石英石圆锥式破碎机

石英是一种物理性质和化学性质均十分稳定的矿产资源，是矿山用料的一种石料，石英石是目前石英石板材生产厂家对其所生产的板材的一种简称，由于其板材主要成分石英含量高达93%以上，因此称为石英石。石英石硬度大、耐磨性好，所以我们一般用圆锥破碎机对其进行中碎或细碎，也称其为石英石圆锥式破碎机。石英石圆锥式破碎机具有非常高产的工作性能，因为它结合了先进技术研制而成，具有结构合理、性能稳定、易操作、耐磨性能好、故障率低、使用寿命长等优点。

石英石圆锥式破碎机工作原理

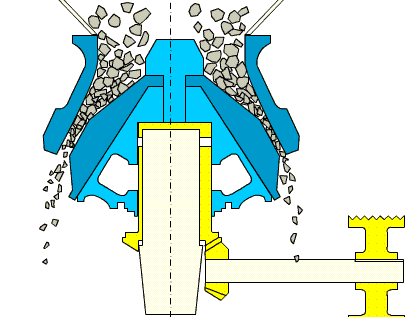

石英石圆锥式破碎机原理图

石英石圆锥式破碎机工作时，首先由电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，迫使破碎壁时而靠近时而偏离固装在调整套上的轧白壁表面，这样矿石会在破碎腔内受到不断的冲击、挤压及弯曲作用而实现矿石的破碎。

石英石圆锥式破碎机设备配件

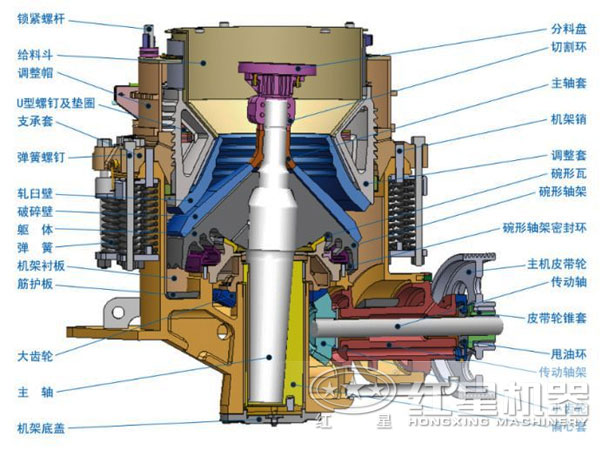

石英石圆锥式破碎机内部机构图

1、动锥：是用圆锥头固定在圆锥身躯上。圆锥破的动锥采用新型复合材料锻造而成，具有更强耐磨、性价比高、应用领域广等特点。

2、定锥：石英石圆锥破碎机在运作的时候，动锥就会做轨迹运动，和定锥的距离时而靠近时而远离，达到挤压破碎物料，部分物料会从开边排料口排出。

3、轴承：轴承是石英石圆锥破碎机的主要配件，主要由碗形轴承架和碗形轴瓦装配而成。为破碎圆锥部提供底部支撑和润滑作用，密封部分可以通过接水源来实现。

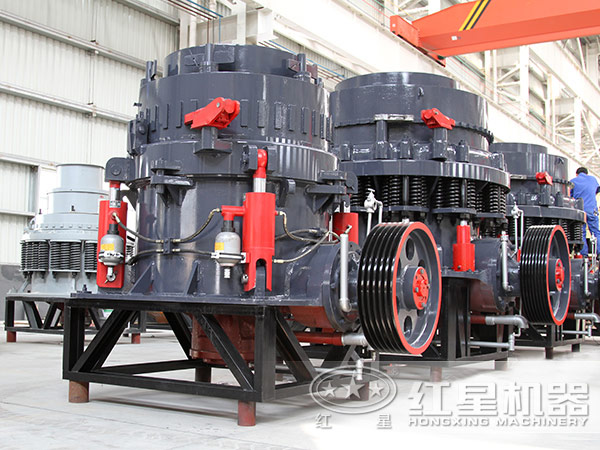

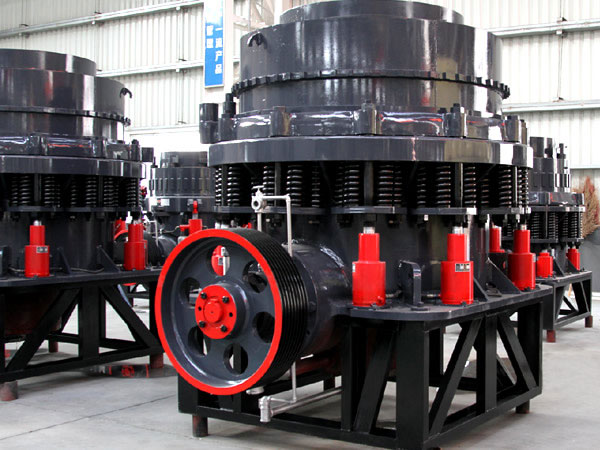

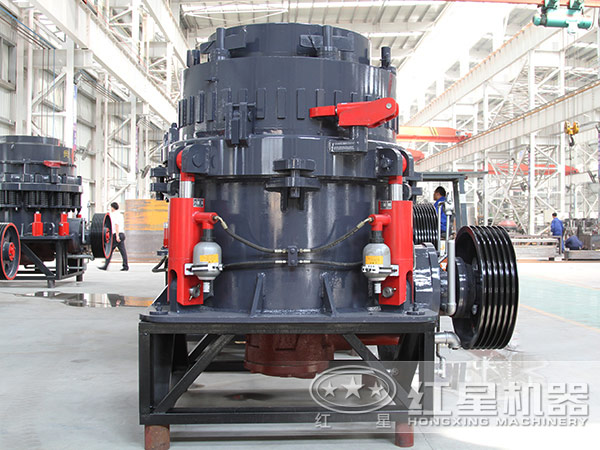

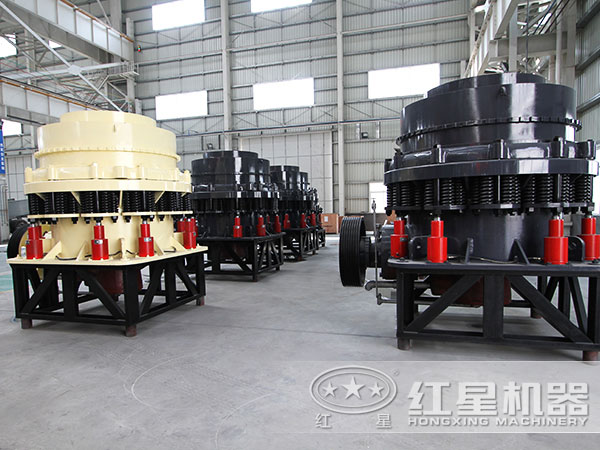

图片实拍

石英石圆锥式破碎机

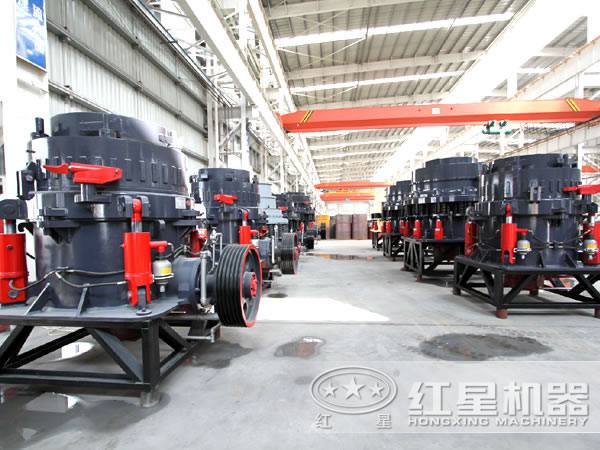

客户现场

石英石圆锥式破碎机客户现场

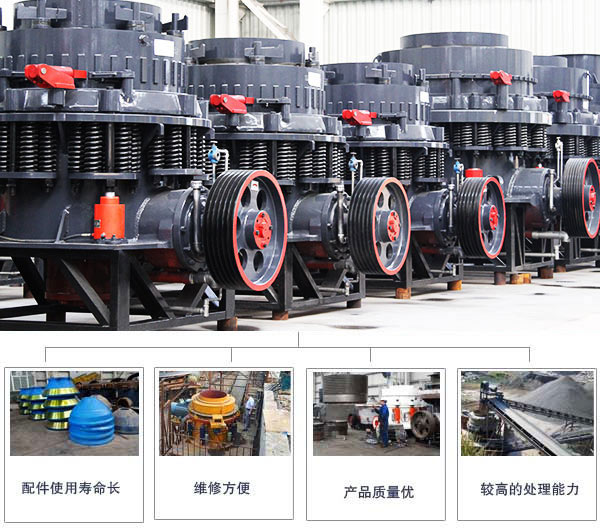

石英石圆锥式破碎机性能优势

弹簧圆锥破碎机优势

1.采用了层压破碎原理，故破碎产品多为立方结构，极大程度上减少了针片状物料。

2.高性能破碎腔型与高破碎频率的圆满结合，使得HPC高产液压圆锥破(HPC高产液压圆锥破碎机)处理能力大大提高。

3.引进了国外先进的生产技术，其生产的圆锥破碎机可破碎抗压强为350以下兆帕的各种物料，性能稳定。

4.生产效率高、每小时的生产量相比于其他地方的圆锥破碎机可提高20%。

5.采用“以破代磨，多破少磨”的设计思路，破碎壁、压臼壁采用高锰钢材质，两者结合有效减少能耗，延长设备寿命。

技术参数

圆锥破碎机
单缸圆锥破碎机
复合型圆锥破碎机
多缸液压圆锥破碎机
全液压圆锥破碎机

规格	型号	破碎锥大端直径 (mm)	最大给料尺寸 (mm)	排料口宽度 (mm)	处理能力 (t/h)	电动机功率 (kw)	总重量（t）	外形尺寸（长×宽×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

规格	型号	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300
