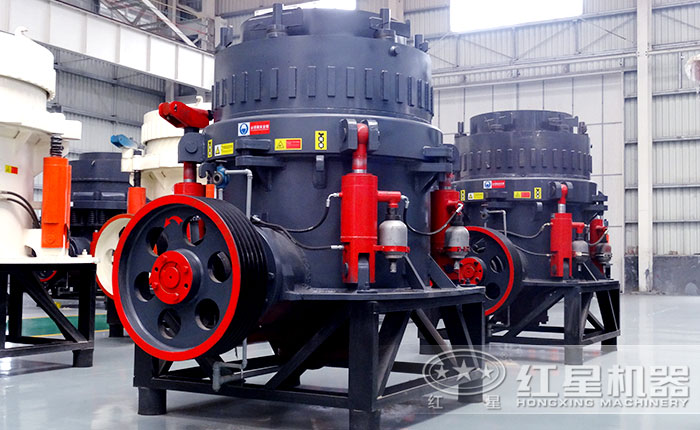

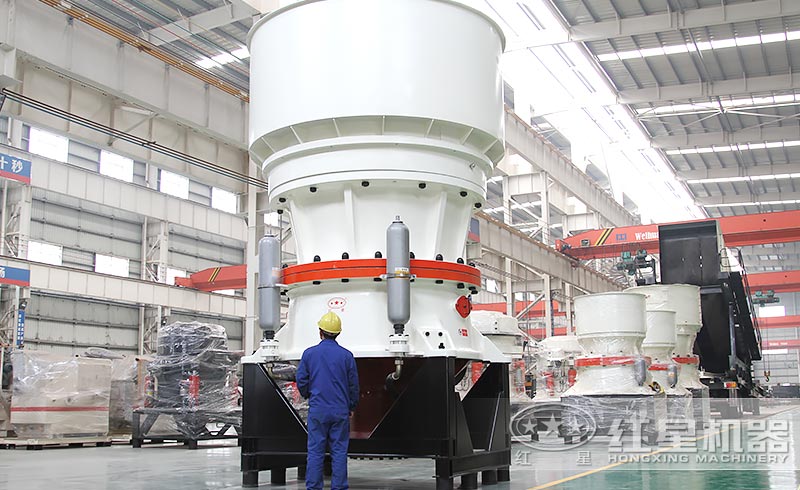

全液压圆锥破碎机

全液压圆锥破碎机视频

HXGYS全液压圆锥破碎机是我公司结合单缸液压圆锥破碎机与PYF圆锥破碎机，采用了先进的设计理念，径优化设计而成的新型圆锥破碎机，由于采用了较佳的破碎频率和偏心距，使破碎产品中细粒级含量更高，小于闭口边排料口粒的含量可达80%，这样能显著地提高后续工序的处理能力，降低综合能耗。

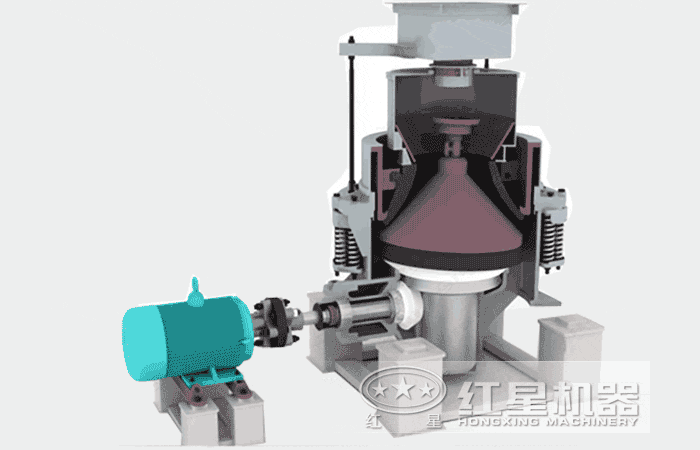

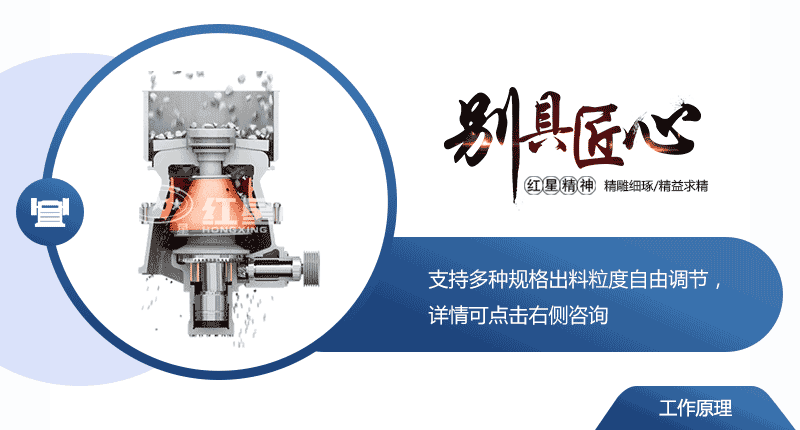

工作原理

在工作是通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部顶端排除出故障物，在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

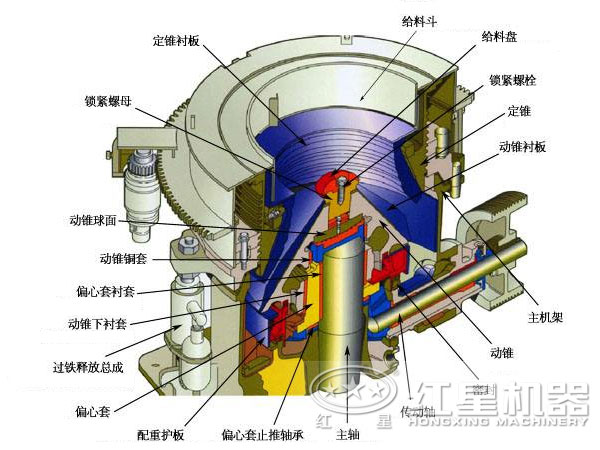

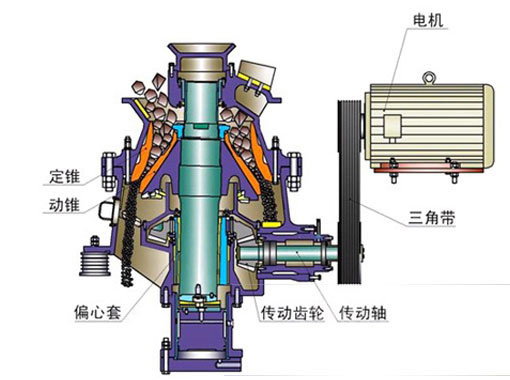

内部结构顶端

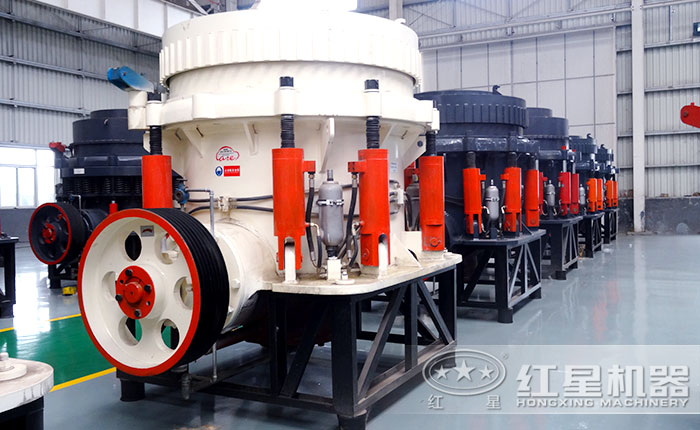

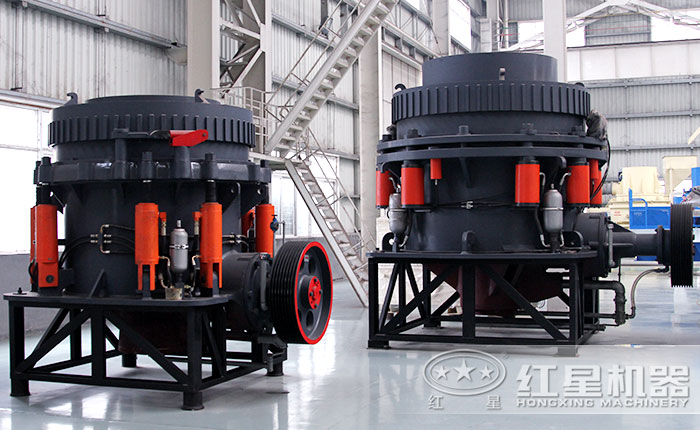

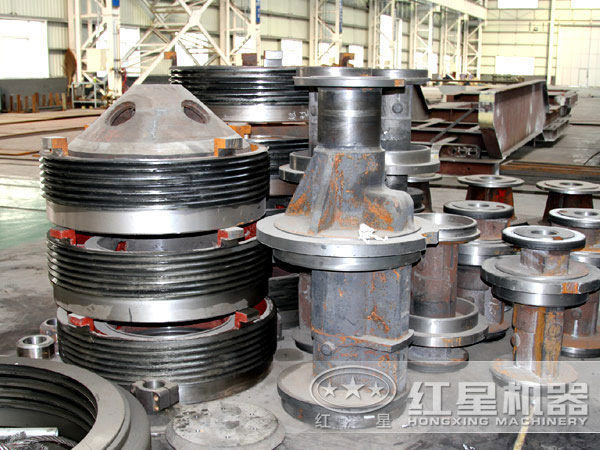

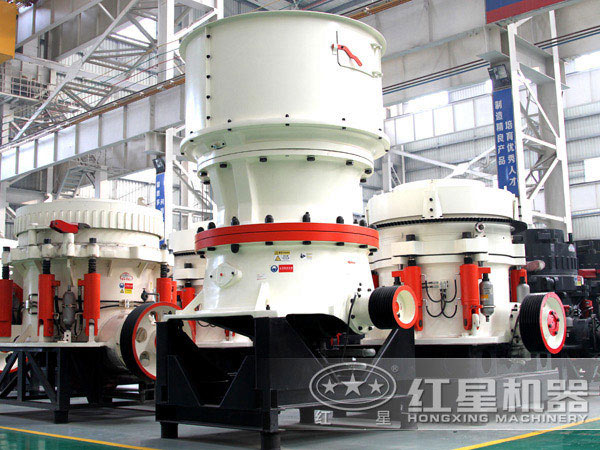

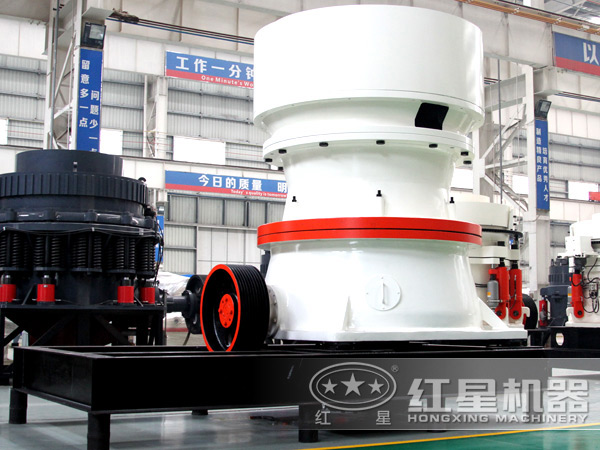

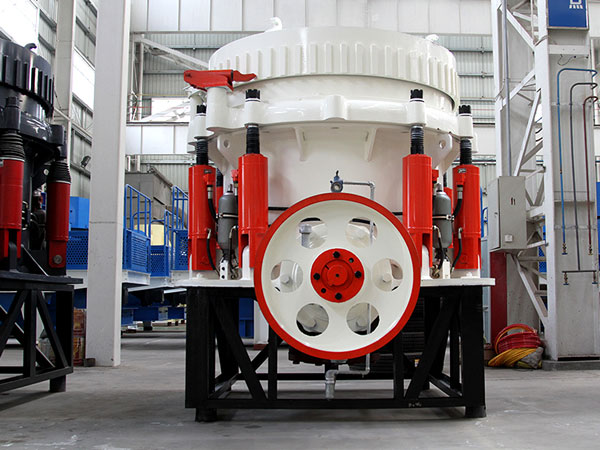

图片实拍

客户现场

性能优势

1、采用层压破碎：高新能破碎腔型与高破碎频率的圆满结合，使得本机处理能力大大提高，又由于采用了层压破碎原理，故破碎产品多为立方结构，极大程度上减少了针片状物料。

2、采用全液压操作：全液压圆锥破碎机采用了全液压操作，使用方便，易于实现自动化，其可靠性和寿命大大提高。

3、操作维护方便：结构简单，便于操作、维护，排料口调整方便快捷，检修省时省力，特别是衬板易于快速更换，减少了停机时间。

4、本机性能可靠：由于进行了优化设计，并对破碎机进行液压保护，其设备故障率大大降低，在正常使用情况下，设备无故障运行率将超过85%。

技术参数

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：产量根据不同物料，进料粒度等因素其结果将有所不同
